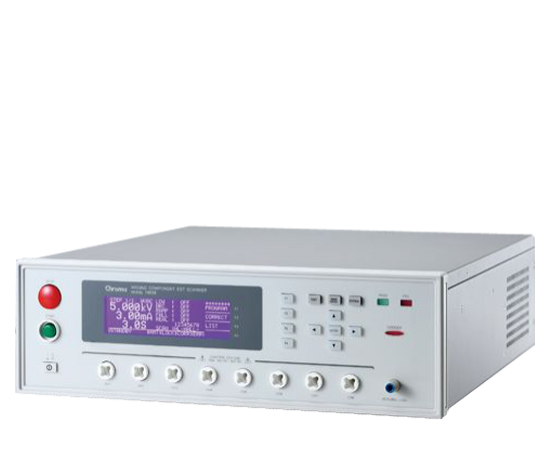

繞線元件的品質驗證測試項目包含了AC/DC耐壓測試、IR絕緣電阻測試。Chroma 19035繞線元件電氣安規掃描測試器針對馬達、變壓器、加熱器等相關繞線產品進行安規測試，讓繞線元件廠商在品質驗證測試時，不但擁有可靠的品質，能更有效率的為產品品質把關。
Chroma 19035擁有5kVac/6kVdc高壓輸出，符合繞線元件之耐壓測試需求，最大輸出電流可達30mA。IR絕緣電阻測試可量測範圍為1MΩ到50GΩ，電壓輸出可達5kV。DCR直流電阻量測除了可量測繞線元件之基本規格，也可做為安規耐壓測試之前連接(接觸)檢查。
19035具有Flashover (電氣閃絡)、OSC (開短路偵測) 等強大附加功能，以及可程式電壓值、時間參數等，針對不同的待測物特性，防止不良品輕易通過品質驗證，提升測試本身的信賴度及產品品質。
19035為針對馬達、變壓器、加熱器等相關繞線元件測試需求，所設計的綜合安規測試器。大多數繞線元件具有多組繞組，如三相馬達、雙繞組變壓器等，利用19035八通道掃描，無需手動切換測試點，達成多點一次測試完成，節省測試時間及人力成本。
19035提供OSC及DCR功能，檢驗測試過程中是否接觸不良或有待測物短路的現象，解決馬達、變壓器等繞線元件測試時所發生的接觸問題，提升測試品質及延長測試設備的壽命。
Flashover Detection 電氣閃絡偵測
Ground Fault Interrupt (GFI) 人體保護電路
Open / Short Check (OSC) 開短路偵測
OSC 功能為偵測測試過程中是否有開路(接觸不良)或短路(待測物短路)的情形發生。測試過程中若發生開路現象，會導致不良品誤判為良品 ; 若發生短路現象，可提早得知並篩選，減少對治具設備的傷害，節省測試成本。
一般耐壓測試產品皆呈電容性(Cx)，在正常狀態下可能在數十pF至數μF之間。一旦發生連接斷路則會在斷路界面形成微小電容量(Cc)，一般低於10pF，而呈現整體電容量遠低於正常產品現象，而當待測物短路或接近短路時時則會呈現電容量遠高於正常現象，因此可利用電容量變化之上下限值判斷接線是否良好。
High Speed Contact Check (HSCC) 高速接觸檢查
高速接觸檢查功能是Chroma新研發的接觸檢測技術。HSCC可以快速的掃描待測物電路接觸是否正常。此新技術可以讓耐壓測試前的接觸檢查比以往更快速的完成。
DCR直流電阻二線/四線測試
溫度補償功能 (Temp Compensation)
當量測較小的DCR值時，常會遇到溫差所造成的問題。當量測時的溫度不同時，量測的阻值也會不同。因此19035加入了溫度補償功能(Temp Compensation)，經由溫度係數的轉換，將DCR換算為標準溫度下量測的值，減少溫度差異造成的影響。
直流電阻平衡判定 (DCR Balance)
DCR值通常與感量平衡有關。當三組繞線馬達的DCR不平衡時，導致旋轉不平衡，長期使用後會造成品質不良。DCR平衡判定將繞組的最大最小值相減，若超過設定值範圍即為不良品，是馬達類產品長期可靠度測試的輔助工具。
接觸檢查 (Contact Check)
DCR測試不僅能量測繞組的直流電阻，還能做為Hipot測試前的接線狀態檢查。Chroma19035可以使用DCR量測來檢查外部對繞組的接觸狀態，尤其是對測試點之間容值低於20pF的繞線元件。
馬達/直流風扇半成品電氣測試
馬達、直流風扇等旋轉電機之半成品，含定子及轉子二部份，皆需進行耐壓、直流電阻、層間短路等電氣掃描測試。
次測項功能 - 繞線元件多顆測試
為解決並聯測試的困擾，19035提供次測項功能(Sub-step)。當生產需要並聯測試時，經由程序的編輯，以不良(Fail)做為次測項啟動條件。意指當測試於主測項(並聯)不良時，才會進行次測項測試(單顆)，即可判斷出不良品為哪一顆待測物。此功能的導入，將大幅提昇產線的耐壓測試效率。
範例：
STEP 1: AC Hipot / pin1 to pin5, 6, 7
Sub step A: AC Hipot / pin1 to pin5
Sub step B: AC Hipot / pin1 to pin6
Sub step C: AC Hipot / pin1 to pin7
40通道掃描測試
▲ 19035測試器與2台16CH高壓掃描冶具A190359的接線方式
1. 電源開關
2. 測試端子
3. 停止鍵
4. 開始鍵
5. LCD顯示屏
6. 功能鍵
7. TEST鍵
8. MAIN INDEX鍵
9. SYSTEM鍵
10. 方向及輸入鍵
11. 接地/參考端
12. 啟動防止開關
13. RS232介面(標準*1, 選配*1)
14. 輸入電壓選擇
15. 接地
16. 電源輸入端
17. GPIB/HANDLER/TEMP 介面(選配)
18. 掃瞄接口
19. Return/低壓端 (scanner專用)
20. 高壓輸出端 (scanner專用)
