AI伺服器要能穩定工作，背後需依靠一個強大且穩定的電源供應器PSU。PSU是一個關鍵的組件，負責將來自電網的交流電（AC）轉換為伺服器電子組件所需的直流電（DC）。在OCP M-CRPS、ORV3的測試指南規範下伺服器電源供應器須滿足效能、高可靠性以及兼容性的要求。
2011年由英特爾（Intel）、Facebook（現Meta）、Rackspace及高盛創立Open Compute Project非營利組織，目前的主要成員有AMD、Dell、Google、HP、Intel、Meta、Microsoft等公司，主要目的是為了打造開放式資料中心硬體架構，制定機架式伺服器電源供應器M-CRPS與ORv3 High Power Rack等電源模組規範。規範中強調數位化、高效率、高密度、小尺寸、高穩定度的訴求，得到許多系統廠的認同，並為業界廣泛採用。
主要特色

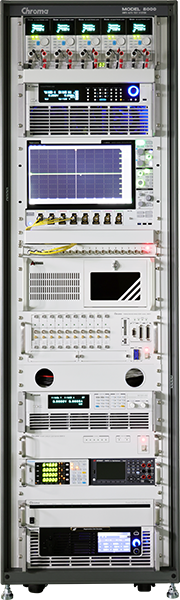

伺服器電源PSU/Rectifier自動測試系統以Chroma 8000 ATS為基礎客製化系統，專門針M-CRPS/ORV3伺服器電源PSU（或稱Rectifier）電源轉換裝置進行自動化測試驗證，搭配Chroma 61500、61800、63200A、63600等量測設備，完成針對上述相關伺服器電源產品的輸入特性/輸出效能測試、保護特性測試及PMBUS通訊測試等。有別於傳統自動化測試軟體，使用者只需要確定測試條件和規格，即可以進行伺服器電源轉換裝置自動化測試，並在測試結束後立即產出測試報告。
伺服器電源轉換裝置測試項目與對應規範
下圖顯示了資料中心伺服器系統電源架構，電源供應單元（PSU）是伺服器系統的電力核心，且需要複雜的系統架構包含冗餘備援（Redundant）、熱插拔與PMS通訊和控制。在OCP M-CRPS、ORV3的測試指南規範下，伺服器電源供應器須滿足高效能、高可靠性以及兼容性的要求。
Chroma 伺服器電源測試方案可根據OCP M-CRPS、ORV3測試指南的規範要求，設計編程自動化測試項目與測試流程，能有效評估伺服器電源供應器在實際應用中的性能與可靠度，確保其滿足高標準的運行需求。其測試項目內容涵蓋輸出效能（Output Performances）檢測伺服器電源的一般性能、輸入特性（Input Characteristics）檢測伺服器電源輸入參數、穩定度測試（Regulation）檢測在輸入電源和負載變化時的輸出穩定性、時序及暫態特性測試（Timing and Transient）量測開/關機時及各事件的時間、保護測試（Protection）觸發電源供應器的保護電路與功能、以及伺服器電源狀態參數的PMBUS通訊測試。
輸出效能
- 輸出電流測試
- 輸出峰對峰雜訊測試
- 效率測試
- 過衝電壓測試
- 待載開機測試
輸入特性
- 輸入浪湧電流測試
- 功率因數測試
- 輸入電流諧波測試
- 輸入頻率緩升/降測試
- 輸入電壓失真模擬測試
穩定度測試
- 輸出負載變化穩定度
- 輸入電壓變化穩定度
- 綜合穩定度測試
時序及暫態測試
- 開/關機時序測試
- 上升/下降時間測試
- 動態負載測試
- 160%突波負載測試
- 保護時間測試
保護測試
- 過電壓保護測試
- 低電壓保護測試
- 過電流過功率保護
- 短路保護測試
其他測試
- PMBUS通訊測試(I2C)
M-CRPS, ORV3伺服器電源PSU規格範圍廣泛，Chroma量測儀器設備具備完整系列型號，可依產品規格與測試需求，配置適當額定規格設備組成自動化測試系統，其相關電源轉換裝置測試系統架構與設備建議如下：
▲ M-CRPS和ORV3 PSU測試架構與測試設備建議
Chroma 8000測試系統包括廣泛使用於業界的電源測試軟體平台Power Pro，為使用者提供一個開放的軟體架構，可自行選擇硬體設備及撰寫測試程式，自動測試後判斷PASS/FAIL，產生報表功能。
Chroma 8000相容整合相關設備驅動程式與控制命令，當用戶因產品規格變大需更換硬體測試設備時，已編程的測試項目與測試程序亦可沿用無須修改程式碼，實現ATE測試設備無感互換；Chroma具備豐富的電源測試經驗，提供用戶諮詢與服務，解決用戶內部人員異動測試平台無法繼續維護修改痛點。
▲ 8000 ATS主畫面
▲ Execution(GO/NOGO)運行
▲ 測試報告
