伺服器±400V高壓直流電源（HVDC, High Voltage Direct Current）是一種創新且高效專為數據中心和伺服器應用設計的高效能電力解決方案。它利用高壓直流（HVDC）技術來提高電力傳輸效率並減少電纜和配電設備的能量損耗。
±400V HVDC電源是一種直流供電系統，提供兩個電壓層級：+400V和-400V，中性點（0V）通常接地。電壓差為800V（+400V至-400V），但每一極（+400V或-400V）相對地面電壓僅為400V，從而降低電氣風險。
主要特色
HVDC伺服器電源自動測試系統以Chroma 8000 ATS為基礎客製化系統，專門針對±400V HVDC伺服器電源轉換裝置進行自動化測試驗證，搭配Chroma 61800、63200A、62000D、63700等能源回收式系列產品與量測設備，完成針對HVDC伺服器電源架構相關產品的輸入特性/輸出效能測試、保護特性測試及PMBUS通訊測試等。有別於傳統自動化測試軟體，使用者只需要確定測試條件和規格，即可以進行伺服器電源轉換裝置自動化測試，並在測試結束後立即產出測試報告。
HVDC伺服器電源轉換裝置測試項目
下圖顯示了資料中心伺服器系統HVDC電源架構，前級為AC電源轉換±400Vdc的電源分配單元（PDU），PDU輸出±400Vdc經過DC/DC電源轉換成48Vdc供電給伺服器系統，參考ORV3規範HVDC電源系統架構包含冗餘備援（Redundant）、熱插拔能力與PMS通訊和電源監控，滿足伺服器系統對電源高效能、高可靠性以及兼容性的要求。
Chroma伺服器電源測試方案可根據用戶測試要求，設計編程自動化測試項目與測試流程，能有效評估伺服器電源供應器在實際應用中的性能與可靠度，確保其滿足高標準的運行需求。其測試項目內容涵蓋輸出效能（Output Performances）檢測伺服器電源的一般性能、輸入特性（Input Characteristics）檢測伺服器電源輸入參數、穩定度測試（Regulation）檢測在輸入電源和負載變化時的輸出穩定性，時序及暫態特性測試（Timing and Transient）量測開/關機時及各事件的時間、保護測試（Protection）觸發電源供應器的保護電路與功能、以及伺服器電源狀態參數的PMBUS通訊測試。
針對長時間老化燒機測試可配置63700能源回收式直流電子負載，亦能將燒機測試輸出的電能回饋至電網，為用戶節省功率轉換測試用電成本，同時又符合節能淨零減碳永續經營趨勢。
輸出效能
- (HVDC)直流輸出電壓測試
- 輸出電流測試
- 輸出峰對峰雜訊測試
- 效率測試
- 過衝電壓測試
- 待載開機測試
輸入特性
- 輸入浪湧電流測試
- 功率因數測試
- 輸入電流諧波測試
- (HVDC)輸入電壓電流測試
- (HVDC)輸入電壓緩升/降測試
- 輸入頻率緩升/降測試
- (HVDC)輸入斷電測試
- 輸入電壓失真模擬測試
穩定度測試
- 輸出負載變化穩定度
- 輸入電壓變化穩定度
- 綜合穩定度測試
時序及暫態測試
- 開/關機時序測試
- 上升/下降時間測試
- 動態負載測試
- 160%突波負載測試
- 保護時間測試
保護測試
- 過電壓保護測試
- 低電壓保護測試
- 過電流過功率保護
- 短路保護測試
其他測試
- PMBUS通訊測試
- PSU-BBU轉換測試
- BBU雙向電源充放電特性測試
HVDC伺服器電源系統包含±400Vdc輸出的PSU、Power Shelf、Rack Power、BBU雙向DC/DC converter及HVDC DC/DC converter等電源轉換裝置，其規格範圍廣泛種類多樣，Chroma量測儀器設備具備完整系列型號，可依產品規格與測試需求，配置適當額定規格設備組成自動化測試系統，其相關電源轉換裝置測試系統架構與設備建議如下：
HVDC PSU 測試架構與測試設備建議
HVDC Power Shelf 測試架構與測試設備建議
HVDC Rack Power 測試架構與測試設備建議
HVDC Input DC/DC Converter 測試架構與測試設備建議
Chroma 8000測試系統包括廣泛使用於業界的電源測試軟體平台Power Pro，為使用者提供一個開放的軟體架構，可自行選擇硬體設備及撰寫測試程式，自動測試後判斷PASS/FAIL，產生報表功能。
Chroma 8000相容整合相關設備驅動程式與控制命令，當用戶因產品規格變大需更換硬體測試設備時，已編程的測試項目與測試程序亦可沿用無須修改程式碼，實現ATE設備無感互換；Chroma具備豐富的電源測試經驗，提供用戶諮詢與服務，解決用戶內部人員異動測試平台無法繼續維護修改痛點。

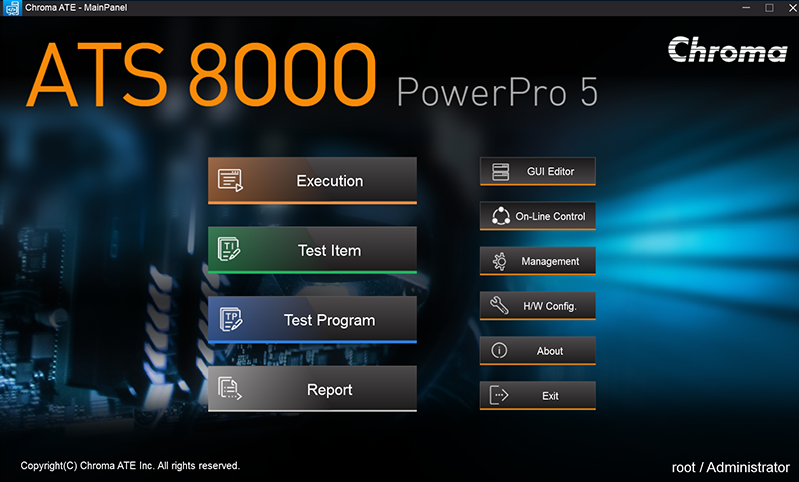

▲ 8000 ATS主畫面
▲ Execution(GO/NOGO)運行

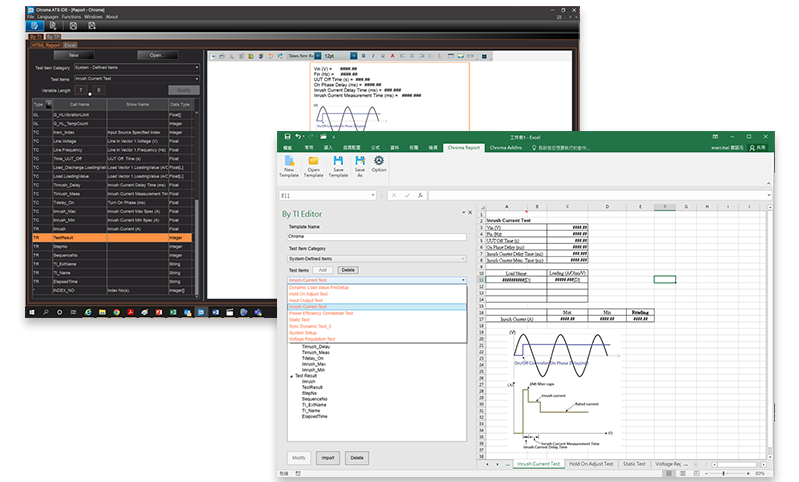

▲ 測試報告
