Video Electronics Standards Association (VESA)は、USB Type-C規格によるDisplayPort Alternate Mode (Alt Mode)への対応を正式に発表しました。DisplayPort Alternate Modeにより、USB Type-Cインターフェースを活用して、音声と映像をフルに出力することが可能です。A223810 USB-C信号モジュールは、DisplayPort 1.4 Alt Mode映像出力に対応し、その最大出力解像度は8Kx4K@30Hzであり、8K UHD映像検査のニーズに応えます。
A223810は、高速グラフィックスコアプロセッサを内蔵し、DisplayPort1.4に準拠したHBR3伝送レートをサポート、最大4チャンネル (Lane Count)出力が可能です。また、解像度に応じて異なる伝送速度 (Lane Rate, 1.62 / 2.7 / 5.4 /8.1Gbps)の設定が可能です。DP 1.2a仕様でサポートされるHBR2に比べ、総帯域幅が50％増加し、より効率的な伝送が可能になりました。
MST (Multi Stream Transport)により、複数のモニターを直列に接続して画像を出力できるため、DisplayPortソースは1つの出力ポートで複数のディスプレイを駆動でき、ケーブルの配置など簡素化することが可能です。A223810はMST伝送仕様に対応し同時に多画面の出力が可能であるとともに (最大4ストリームまたは8K 30Hz)、最大8.1Gbpsの出力を行います。
A223810はUSB-C PD 3.0(Power Delivery 3.0 )プロトコルをサポートします。最大100W (20V/5A) の電力出力をサポート、また最大7つのグループを設定可能です。プログラマブル電源 (PPS)は、電圧範囲を5Vから20Vまで設定でき、電圧の最小単位は20mVまで編集可能です。(Chroma DC 電源 62015L-60-6を一緒に使用)
PDを通し、検査対象物の役割を自動的に判別し、Power RoleとData Roleの自動/手動切り替え (Role Swap)を行います。ユーザーは、役割の状態を簡単に確認でき、様々なUSB-C電源製品に適用することが可能です。
Power Role監視機能 (Power Source / Power Sink)をサポートしており、PDを通して被測定物の電源の役割を自動的に判別し、自動/手動で電源の役割を入れ替え(Power Role Swap)に対応しています。ユーザーは被測定物の電源供給/受電状況の確認が容易にできます。
A223810をPower Sink Role testとして使用すると、PDにより被試験体 (Power Source)のPDO (Power Data Object)を読み出すことができます。最大7つのモードに対応し、オートモードでは最適なPDOを自動的に選択することができます。マニュアルモードでは、テスト用に選択したいPDOパラメータを手動で切り替えることができます。
Power Source Role 測定時、4種類の設定に対応します (Fixed、Battery、Variable、PPS)。Fixed モードでは、最大電流とピーク電流の割合をパラメータ設定することができます。Batteryモードでは、最大ワット数および電圧の上限と下限のパラメータを設定できます。PPS、Variableモードでは、最大電流や電圧の上下限のパラメータを設定することで、測定物のPDOの機能検証を行うことができます。
VBUSはUSB-Cの電力伝送ケーブルです。測定物の電圧と電流の損耗状況を確認するため、A223810はVBUS電圧の切り替えと電流の検査機能をサポートします。
Data Role切り替え機能もサポートします。UFP (Upstream Facing Port) または DFP (Downstream Facing Port) モードの切り替えと表示を行うことが可能です。
A223810はロード測定機能を内蔵します。ユーザーは引き込み電流値 (PDOリミット最大電流値による)を入力し、PDOインデックスファイルの電圧/電流テストを手動で切り替えることが可能です。また、検証結果を表示できます。研究開発や品質保証の検証を容易にし、被検査物のPDO電源供給能力を確認することができます。(Chroma DC Load 63003-150-40、630004-150-60、6312A/63101A/A631003を一緒に使用可能)
A223810 USB-C は、USB 3.2 Gen 2x1 規格をサポートし、10Gbps / 5Gbps / 480Mbps の伝送速度も対応します。また、USB バージョン情報の判読、USB によるファイル読み書き、及び伝送速度情報をサポートします。

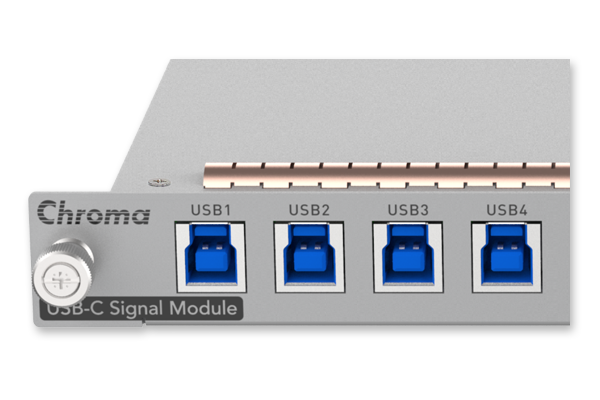

USB Pass-Through測定機能を内蔵し、USB シミュレータ (USB 3.0/USB 2.0) を介して、被測定物上の最大4グループのUSB-A 電圧/電流測定を同時に実行でき、USB バージョン情報を判読できます。また、5Gbps / 480Mbps の読み書きとファイル伝送速度に対応します。
Fast Role Swap (FRS) は、電源が必要な機器に常に電源を供給し、他の周辺機器の影響を受けないようにします。A223810はFRSに対応しており、USB-C HUBの電源を抜き差しすることで、結果がリアルタイムで画面に表示され、被検査物のFRSが正常に動作していることを確認することができます。
Configuration Channel (CC)とVCONNピンの電圧/電力測定が可能です。自動化測定時、CCとVCONN の上限電圧、下限電圧を設定し、測定物の電源供給が正常であるかどうかを確認することができます。
DP Altモードでは、テストするTiming、Pattern、Audioなどを設定し、測定物の表示が正しく機能しているかどうかを確認することができます。
これまでの USB-A/B には表と裏の両方があり、自由に差し込むことができませんでした。USB-C の誕生により、USB-A/B の表裏差の問題が解決されました。A223810は、回路からスイッチのプラス側とマイナス側を判断する (ケーブルフリップ)自動ソフトウェア制御を内蔵し、物理的なコネクタフリップに代えて、ケーブルの抜き差しに要する時間やテスト時のコネクタの消耗を軽減します。
USB-C ケーブル情報判読 (E-Mark) 機能により、ケーブルの電力伝送能力、データ伝送能力、および ID 情報を読み取ることができるため、ユーザーはテスト中にテスト対象の状態をすばやく確認でき、USB-Cインターフェース搭載製品のテストアプリケーションを提供します
HDCP (High-Bandwidth Digital Content Protection)とはデジタル画像や音声が伝送中にコピーされないための保護技術です。A223810は最新のHDCPバージョン2.3、2.2と1.3をサポートしており、使用条件に合わせてバージョン切り替えが可能です。該当するテスト結果を直接出力画面に表示し、HDCP機能のハンドオーバーの結果が確認できます。
A223810は複数の色域出力をサポートし、基本の色域空間以外、RGB、ITU-R BT.601、ITU-R BT.709、ITU-R BT.2020、DCI-P3を含む広色域もサポートします。真の自然な色と高解像度を実現するため、YCbCr 4：4：4、4：2：2、フォーマット、6/8/10/12ビットの色深度を設定でき、より広い色域を提供し、真の自然色と高解像度画像を実現、最近の高スペック8K画像検出のニーズに対応しています。
DPCD (DisplayPort Configuration Data)は、DisplayPortインターフェースのソースとシンクの間の主な通信ブリッジです。
受信デバイスのDPCDレジスタを読み出して、受信デバイスがサポートする伝送チャネルや伝送レートなどの情報を表示し、関連するテストに対応する標準信号を出力します。
DSC (Display Stream Compression)ビデオストリーム圧縮機能はVESA 協会によって策定され、A223810はVESA DSCバージョン1.2aをサポートし、最大3：1の圧縮率の対応が可能です。 DSC機能を使用すると、ユーザーは同じ帯域幅で大量のデータを送信できます。DSC機能がOFFの場合、DP 1.2aの解像度は8K @ 30Hzまで対応ですが、DSC機能をONすることにより、更なる高解像度 (例：8K@60Hz、4:4:4または4:2:2)の対応が可能です。
信号伝送の閾値試験には、トレーニングモードでAUTO、MANUAL、FASTモードの設定ができ、レーンカウント、スイングレベル、プリエンファシスの設定をサポートしています。そのため、被測定物の限界値の試験用に標準信号からの出力オフセットをシミュレートすることが可能です。
- レーン数: 1 / 2 / 4 lanes
- ビットレート: 1.62 / 2.7 / 5.4 / 8.1 G
VPG Masterソフトウェアには、DSCフォーマットへの圧縮を行うDSC画像変換機能が搭載されています。また、37枚の画像を内蔵とともに、外部テスト画像 (bmp、jpg、tiff)の読み込みにも対応 (最大100枚)しています。 画像解像度、更新レート、色空間、水平・垂直カット、圧縮率などをユーザーがカスタマイズでき、独自の文字列 (最大31文字)を入力し、フォント、サイズ、色、画像ファイル上に印刷する座標の位置をカスタマイズし、直接ダウンロードすることが可能です。Chroma2238にダウンロードすることで、DSCのON/OFFを識別することができます。（オプション）
EDID (Extended display identification data)は、VESAが策定したDDCディスプレイ識別データ基準です。A223810はI2Cを介してサプライヤ情報、画像サイズ、色設定、周波数範囲設定などの情報をディスプレイ内のEDIDレジスタを読み取り/比較/書き込み可能です。また、外部PCを介してEDIDの編集・分析が可能です。

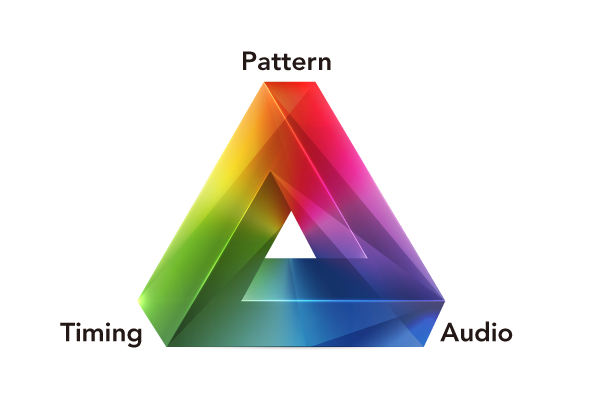

タイミング(Timing)、パターン(Pattern)、オーディオ(Audio)の各種テスト項目を自由に組み合わせることができ、最大2000タイミングと5000パターンのテストが可能となるため、ユーザーは自分でテスト図形を自ら追加可能で様々なテストのニーズを満足することが可能です。
アスペクト比（4：3、16：9）の幾何学図形のほかに、カラーバー、グレースケール…などの複雑なグラフィックスを搭載しており、研究開発、生産、品質管理などに表示画像からディスプレイの状態を素早く判断できます。
USB-C とホストのインターフェースは被測定物の故障やテストプロセス中の抜き差しの回数によって損傷する可能性があります。A223810は迅速なメンテナンスと修理コストの削減を可能にするため、保護部品に素早くアクセスできるよう個別に設計しています。
A223810は、国際的な試験装置による厳格な信号統合検証試験をクリアしており、信頼性の高い公平な信号モジュールを提供します。
高導電性ベリリウム銅の採用により、構造物間の導電性を高く、磁束漏れによる環境放射による測定対象物の干渉を低減しており、CE / EMC（Electromagnetic Compatibility）規格に適合しています。
アプリケーション：モニター、スマートフォン、ノートパソコン、IC設計、USB Type-Cケーブル、モバイルバッテリー、デジタルセットトップボックス、アダプター、EMS工場
Display
Phone/Notebook
IC Design
USB Type-C cable
Power Bank
Set Top Box
Adapter
EMS Factory
USB-Cモジュール 仕様サポートシート
| Model | A223804 | A223810 |
|---|---|---|
| DisplayPort | DisplayPort 1.3 | DisplayPort 1.4 |
| Port(s) | • USB-A x1 • USB-B x1 • USB-C x1 • Extension Power & Load x1 |
• USB-A x1 • USB-B x4 • USB-C x1 • Extension Load x1 • Extension Power x1 |
| Resolution (Max) | 4K@60Hz | 8K@30Hz |
| Lane Rate | 1.62 / 2.7 / 5.4 Gbps | 1.62 / 2.7 / 5.4 / 8.1 Gbps |
| Color Space | RGB | • RGB • ITU-R BT.601 • ITU-R BT.709 • ITU-R BT.2020 • DCI-P3 |
| HDCP | v2.2 / v1.3 | v2.3 / v2.2 / v1.3 |
| Power Delivery | Power Delivery 2.0 | Power Delivery 2.0 / Power Delivery 3.0 |
| USB-C | • USB 3.1 Gen 1 • 5Gbps / 480Mbps |
• USB 3.2 Gen 2 x1 • 10Gbps / 5Gbps / 480Mbps |
| MST | - | ● |
| PPS | - | ● |
| Cable Flip | ● | ● |
| FRS | - | ● |
| DSC | - | ● |
| HDR | - | ● |
| Scrolling | - | Speed by Pixel or Line |
| USB Simulator | - | ● |
| Configuration Channel (CC) | ● | ● |
| VCONN | ● | ● |
| Power Role | Source / Sink / DRP | Source / Sink / DRP |
| Data Role | DFP / UFP / DRP | DFP / UFP / DRP |
| PDO | 5V / 9V / 12V / 15V / 20V | 5V~20V (Programmable) |
