ORV3（オープンラックバージョン3）Power Shelfは、1OUの高さで最大33kWの高電力密度出力を供給できる、データセンターおよび大規模サーバーアーキテクチャ専用に設計された電源ソリューションです。電力の集中管理と分配を行い、オープンラック上の共通バスバーを介して有効負荷デバイス（IT機器）に電力を分配します。Power Shelfは、エネルギー損失を低減するために高性能コンバータ（80 PLUS認証など）をサポートします。冗長設計をサポートし、特定のPSUモジュールが故障した場合でもホットスワップ交換中にシステムの安定した動作を保証し、信頼性を向上させます。
主な特徴

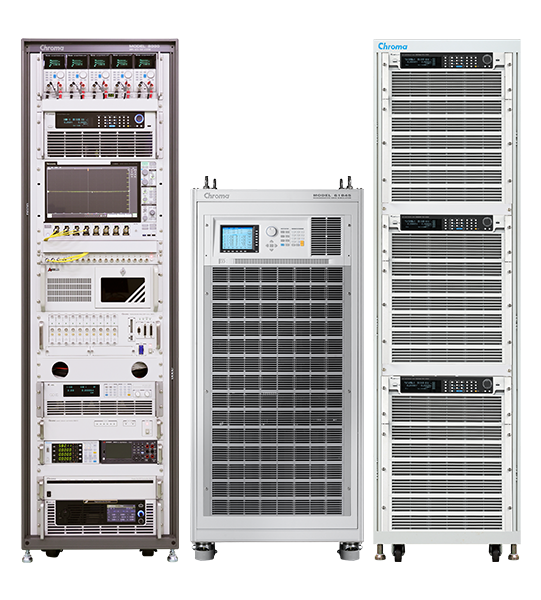

サーバー電源Power Shelf自動テストシステムは、Chroma 8000 ATSをベースにカスタマイズされたシステムであり、サーバー電源Power Shelfの自動テスト検証に特化しています。Chroma 61800、63200A、62000D、63700などのエネルギー回生シリーズ製品および測定機器と組み合わせて、サーバー電源Power Shelfの入力特性/出力性能テスト、保護特性テスト、PMBUS通信テストなどを完了します。従来の自動テストソフトウェアとは異なり、ユーザーはテスト条件と仕様を確定するだけで、サーバー電源Power Shelfの自動テストを実施し、テスト終了後すぐにテストレポートを生成できます。
サーバー電源変換装置テスト項目と対応仕様
下の図は、データセンターサーバーシステムの電源アーキテクチャを示しています。電源ユニット（PSU）は、サーバーシステムの電力の中核であり、ORV3仕様では1つのPower Shelfで6つのPSUを並列接続できます。これは、複数のサーバーに集中型の電源管理と分配を提供するために使用されます。主な機能には、電力供給、冗長設計、ホットスワップ機能、電源状態の監視が含まれます。OCP ORV3のテストガイドライン仕様では、高信頼性と互換性の要件を満たす必要があります。
Chromaサーバー電源テストソリューションは、OCP ORV3テストガイドラインの仕様要件に基づいて、自動テスト項目とテストプロセスをプログラム設計でき、実際のアプリケーションにおけるサーバー電源装置の性能と信頼性を効果的に評価し、高基準の動作要件を満たすことを保証します。テスト項目は、サーバー電源の一般性能を検出する出力性能（Output Performances）検証、サーバー電源の入力パラメータを検出する入力特性（Input Characteristics）検出、入力電源と負荷変動時の出力安定性を検出する安定性テスト（Regulation）、起動/停止時および各イベントの時間を測定するタイミングと過渡特性テスト（Timing and Transient）、電源装置の保護回路と機能をトリガーする保護テスト（Protection）、およびサーバー電源状態パラメータのPMBUS通信テストをカバーします。
長時間のエージングバーンインテストの場合、63700エネルギー回生DC電子負荷を設定できます。これにより、バーンインテスト出力の電力を電力網に回生し、ユーザーの電力変換テストの電力コストを削減し、省エネ、ネットゼロ、炭素削減の持続可能なビジネス慣行にも適合します。
出力性能
- 出力電流テスト
- 出力ピークツーピークノイズテスト
- 効率テスト
- オーバーシュート電圧テスト
- 無負荷起動テスト
入力特性
- 入力サージ電流テスト
- 力率テスト
- 入力電流高調波テスト
- 入力周波数ランプアップ/ランプダウンテスト
- 入力電圧歪みシミュレーションテスト
安定性テスト
- 出力負荷変動安定性
- 入力電圧変動安定性
- 総合安定性テスト
タイミングと過渡テスト
- 起動/停止タイミングテスト
- 上昇/下降時間テスト
- 動的負荷テスト
- 160%サージ負荷テスト
- 保護時間テスト
保護テスト
- 過電圧保護テスト
- 低電圧保護テスト
- 過電流過電力保護
- 短絡保護テスト
その他のテスト
- PMBUS通信テスト（CAN）

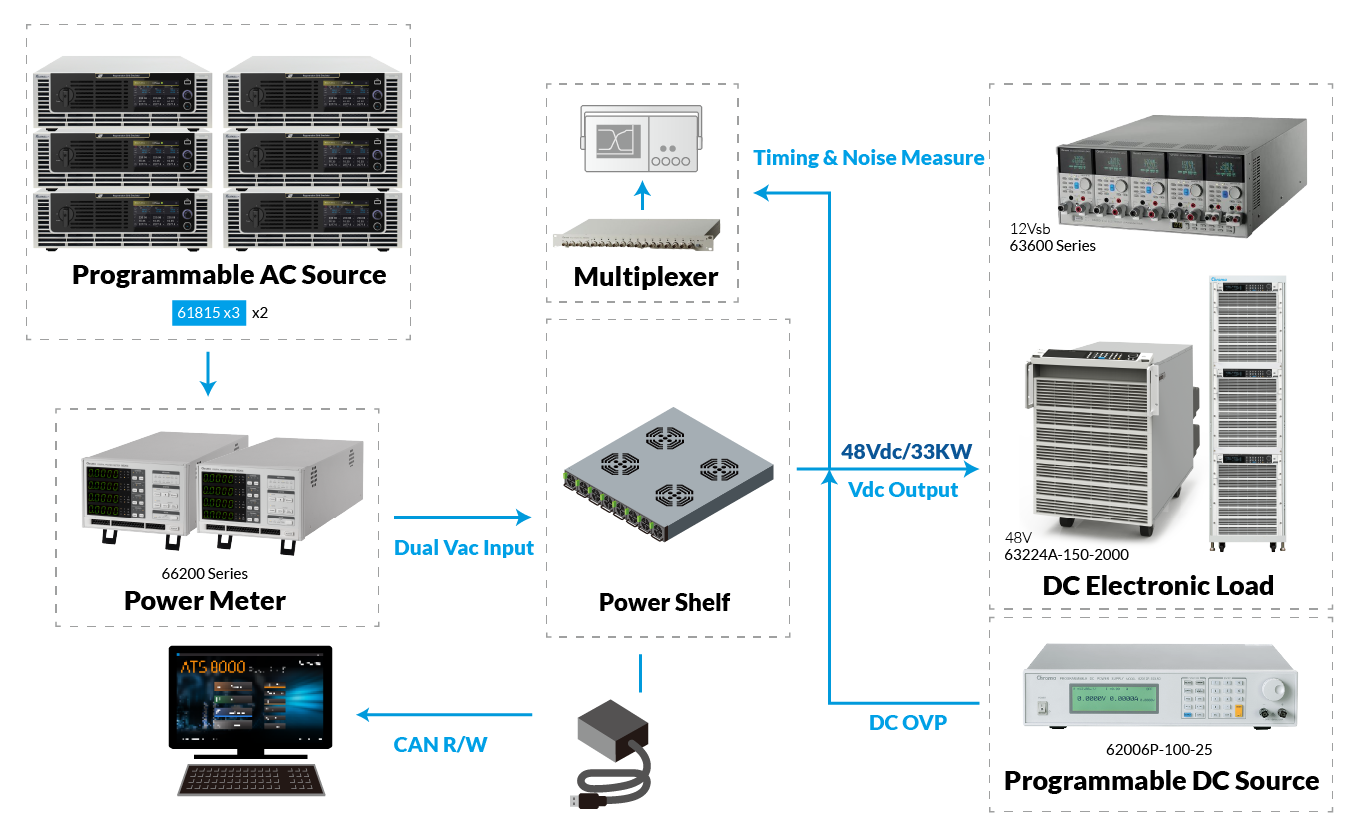

サーバー電源Power Shelfの仕様範囲は広く、Chroma測定機器は完全なシリーズモデルを備えており、製品仕様とテスト要件に応じて、適切な定格仕様機器を構成して自動テストシステムを構築できます。ORV3 Power Shelfのテスト構築と推奨テスト機器は次のとおりです。
Chroma 8000テストシステムには、業界で広く使用されている電源テストソフトウェアプラットフォームPower Proが含まれており、ユーザーはハードウェアデバイスを選択し、テストプログラムを作成し、自動テスト後にPASS/FAILを判断し、レポート機能を生成できるオープンなソフトウェアアーキテクチャを提供します。
Chroma 8000は、関連する機器ドライバーと制御コマンドの統合互換性を備えており、製品仕様が大きくなり、ハードウェアテスト機器を交換する必要がある場合でも、プログラムされたテスト項目とテスト手順を再利用でき、コードを変更する必要がなく、ATE機器のシームレスな交換を実現します。Chromaは豊富な電源テスト経験を持ち、ユーザーにコンサルティングとサービスを提供し、社内担当者の異動によってテストプラットフォームを継続的に維持および変更できなくなるという問題を解決します。
▲ 8000 ATSメイン画面
▲ 実行（GO/NOGO）実行
▲ テストレポート
