AIサーバーが安定して動作するためには、強力で安定した電源ユニットPSUが必要です。PSUは、電網からの交流電（AC）をサーバー電子部品に必要な直流電（DC）に変換する重要なコンポーネントです。OCP M-CRPS、ORV3のテストガイドライン仕様では、サーバー電源ユニットは、性能、高信頼性、および互換性の要件を満たす必要があります。
2011年にインテル（Intel）、Facebook（現在のMeta）、Rackspace、およびゴールドマンサックスによって設立された非営利団体であるOpen Compute Projectの現在の主要メンバーには、AMD、Dell、Google、HP、Intel、Meta、Microsoftなどの企業があります。主な目的は、オープンデータセンターハードウェアアーキテクチャを構築し、ラックマウントサーバー電源ユニットM-CRPSおよびORv3 High Power Rackなどの電源モジュール仕様を策定することです。仕様では、デジタル化、高効率、高密度、小型サイズ、高安定性の要件が強調されており、多くのシステムメーカーから支持され、業界で広く採用されています。
主な特徴
サーバー電源PSU/整流器自動テストシステムは、Chroma 8000 ATSをベースにカスタマイズされたシステムであり、M-CRPS/ORV3サーバー電源PSU（または整流器）電源変換装置の自動テスト検証に特化しています。Chroma 61500、61800、63200A、63600などの測定機器と組み合わせて、上記の関連サーバー電源製品の入力特性/出力性能テスト、保護特性テスト、PMBUS通信テストなどを完了します。従来の自動テストソフトウェアとは異なり、ユーザーはテスト条件と仕様を確定するだけで、サーバー電源変換装置の自動テストを実施し、テスト終了後すぐにテストレポートを生成できます。
サーバー電源変換装置テスト項目と対応仕様
下の図は、データセンターサーバーシステムの電源アーキテクチャを示しています。電源ユニット（PSU）は、サーバーシステムの電力の中核であり、冗長バックアップ、ホットスワップ、PMS通信と制御を含む複雑なシステムアーキテクチャが必要です。OCP M-CRPS、ORV3のテストガイドライン仕様では、サーバー電源ユニットは、高性能、高信頼性、および互換性の要件を満たす必要があります。
Chromaサーバー電源テストソリューションは、OCP M-CRPS、ORV3テストガイドラインの仕様要件に基づいて、自動テスト項目とテストプロセスをプログラム設計でき、実際のアプリケーションにおけるサーバー電源ユニットの性能と信頼性を効果的に評価し、高基準の動作要件を満たすことを保証します。テスト項目は、サーバー電源の一般性能を検出する出力性能（Output Performances）検証、サーバー電源の入力パラメータを検出する入力特性（Input Characteristics）検出、入力電源と負荷変動時の出力安定性を検出する安定性テスト（Regulation）、起動/停止時および各イベントの時間を測定するタイミングと過渡特性テスト（Timing and Transient）、電源装置の保護回路と機能をトリガーする保護テスト（Protection）、およびサーバー電源状態パラメータのPMBUS通信テストをカバーします。
出力性能
- 出力電流テスト
- 出力ピークツーピークノイズテスト
- 効率テスト
- オーバーシュート電圧テスト
- 無負荷起動テスト
入力特性
- 入力サージ電流テスト
- 力率テスト
- 入力電流高調波テスト
- 入力周波数ランプアップ/ランプダウンテスト
- 入力電圧歪みシミュレーションテスト
安定性テスト
- 出力負荷変動安定性
- 入力電圧変動安定性
- 総合安定性テスト
タイミングと過渡テスト
- 起動/停止タイミングテスト
- 上昇/下降時間テスト
- 動的負荷テスト
- 160%サージ負荷テスト
- 保護時間テスト
保護テスト
- 過電圧保護テスト
- 低電圧保護テスト
- 過電流過電力保護
- 短絡保護テスト
その他のテスト
- PMBUS通訊テスト(I2C)
M-CRPS、ORV3サーバー電源PSUの仕様範囲は広く、Chroma測定機器は完全なシリーズモデルを備えており、製品仕様とテスト要件に応じて、適切な定格仕様機器を構成して自動テストシステムを構築できます。関連する電源変換装置テストシステム構築と推奨テスト機器は次のとおりです。
▲ M-CRPSおよびORV3 PSUテスト構築と推奨テスト機器
Chroma 8000テストシステムには、業界で広く使用されている電源テストソフトウェアプラットフォームPower Proが含まれており、ユーザーはハードウェアデバイスを選択し、テストプログラムを作成し、自動テスト後にPASS/FAILを判断し、レポート機能を生成できるオープンなソフトウェアアーキテクチャを提供します。
Chroma 8000は、関連する機器ドライバーと制御コマンドの統合互換性を備えており、製品仕様が大きくなり、ハードウェアテスト機器を交換する必要がある場合でも、プログラムされたテスト項目とテスト手順を再利用でき、コードを変更する必要がなく、ATE機器のシームレスな交換を実現します。Chromaは豊富な電源テスト経験を持ち、ユーザーにコンサルティングとサービスを提供し、社内担当者の異動によってテストプラットフォームを継続的に維持および変更できなくなるという問題を解決します。
▲ 8000 ATSメイン画面
▲ 実行（GO/NOGO）実行

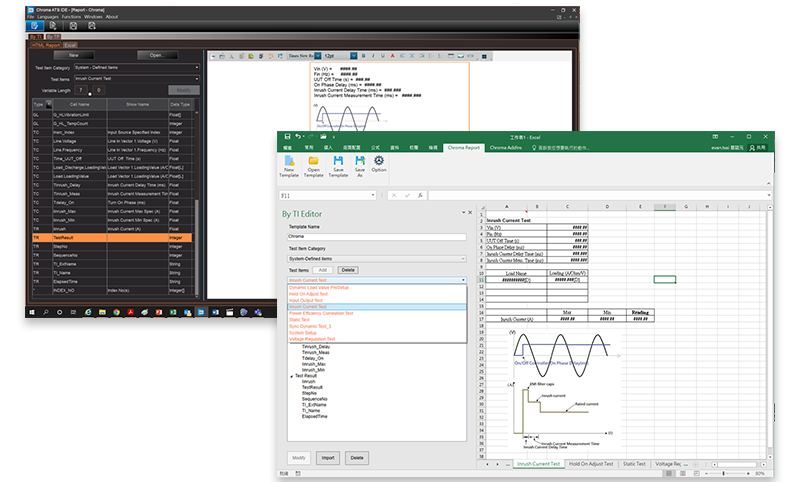

▲ テストレポート
