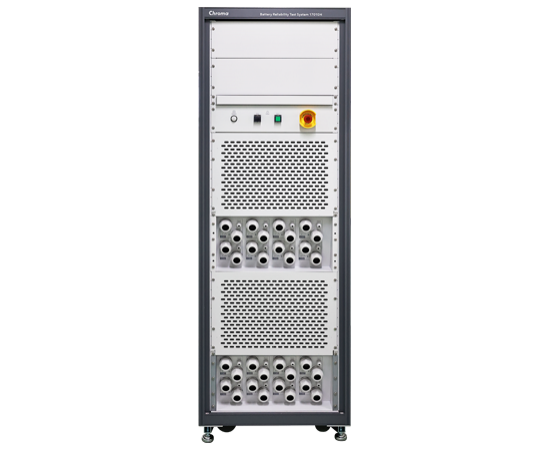

Chroma17010Hバッテリーセル信頼性テストシステムは、高電流/高電力性能試験専用に開発された充放電試験装置で、大型リチウムイオンセル(Lithium-ionBatteryCells,LIBCells)、電気二重層キャパシタ (ElectricDoubleLayerCapacitors,EDLCs)およびリチウムイオンキャパシタ(Lithium-ionCapacitors,LICs)の性能評価、寿命検証等の用途に適しています。
高い測定確度/精度、高速電流応答、充放電ゼロクロスオーバー時間、マルチ電流レンジ等の特徴を備え、電池セルの試験において、容量測定の正確性や性能パラメータ検証、ダイナミック電流・電力試験を助けます。さらに、17010Hは200%パルス電流出力機能を備えており、シングルチャネル連続電流では300A、200%パルス出力では600A30秒のパルス試験電流を供給します。そのため、短時間かつ高速で試験電流を必要とする電力能力や直流内部抵抗試験において有利であるとともに、装置の購入コストを節約できます。
また、大電流のサイクル試験では、機器のエネルギー変換効率がとても重要です。電力回生は必要電力の削減と熱の大量生成を削減し、クロマの制御回路は相対的に低温で動作するため、熱ドリフト現象を効果的に抑制し、部品寿命を延ばすことができます。そのため、17010Hは正確で安定した試験性能を実現でき、リニア回路製品と比べて、さらに高いエネルギー変換効率と電力密度を備え、ラボにおいて配電要件を下げ、運転電力と空調コストを下げ、空間利用率を高めることが可能です。
なお、セル製品と実験の多様性を考慮し、17010Hはチャネル並列機能を提供します。柔軟な並列接続により、最大で2400Aの連続電流と4800Aのパルス電流を実現し、装置の応用性を大幅に向上させることができます。
安全性に関しては、各チャネルに二重電圧保護が搭載されており、独立した測定回路により、試験における安全性を強化しています。さらに、製品のメンテナンス性も向上させ、回路ユニットをモジュール化し、個別に素早く組立ておよび取り外しが可能で、メンテナンスとチャネルバックアップが容易となっております。
高電流＆高電力パルス出力機能
テスト規格に準拠した正確な出力能力
自動車用バッテリーは国際試験規格に基づいた出力性能試験と走行シミュレーションにより、バッテリー特性を評価しており、バッテリー操作条件（BEV、PHEV、HEVなど）に基づいて高速電流や電力のテストパラメータを策定します。その出力時間は30s以内であり、フルパワー装置の購入は目に見えない冗長な支出となります。Chroma 17010Hは200%のパルス電流と電力出力機能を提供するだけでなく、装置コストと装置スペースを効果的に低減することができます。
電力回生
Chroma 17010Hは、負荷がエネルギーを消費する代わりに、バッテリーセル放電時の電気エネルギーを交流電力網に戻す方式により、大量の廃熱の生成を抑え、低炭素排出というグリーンエネルギーを実現し、配電需要を下げ、運転電力と空調コストを節約できます。
• 放電エネルギーは地域の電力網に回収され、回収効率は75%です
• 総高調波歪み<5%
高速電流応答とゼロクロスオーバー
高速電流応<1.5mS / 200% パルス電流応答 <2mS
高速電流応答により、さらに理想に近い実験条件を提供でき、迅速に変化するダイナミックテストにおいて容量の累計誤差を低減し、歪みの少ないデータを得られます。
|
|
|
高確度と高精度
異なるチャネルデータの比較の鍵となるのは確度です。バッテリー製品は、常にマルチチャネルで実験を行い比較分析を実施しています。確度はそれぞれのチャネル間のデータ基準偏差量を保障します。確度が高いほど特徴の識別をしやすくなります。 高い精度によりデータ分析効率を高めることができます。バッテリー内部は複雑な電気化学構造です。特性データは電流の大きさ、温度、SOC、SOH等の実験条件の変化の影響を受けます。初期特徴のわずかな変化は、装置の測定安定性の影響を受けやすくなっています。 高精度はテストの再現性を保障し、テストによるばらつきを低減させ、実験データの判読に大きく役立ちます。 |
|
0V放電
(17010H-6-300Z/17010H-6-300U)
• 0Vまで放電試験が可能です。
• EDLCテストに最適。
複数電流レンジ設計
定電流モードでは適合する電流レベルを自動で選択します。
複数の電流出力レンジと測定レンジを提供します。大電流と小電流を同時にカバーするテストプランに適しています。
定電圧モードでは適する電流レンジに自動で切り替えます。
定電圧テストモードにおいて電流レンジの自動切り替えをサポートしており、いかなる出力中断も発生しません。 そのため、電流分解能が高まるため、カットオフ判定は更に高まります。
|
|
|
独立したハードウェア二重電圧保護機能
二重電圧保護により、電圧テストのリスクを低減
大型のバッテリーセルに事故が発生した場合の災害は予測できません。実験の安全性を強化するため、各チャネルに独立した補助的な電圧保護測定回路が設置されています。独立した保護パラメータを記憶し、自律的に動作します。異常が発生した場合には、ただちに出力回路を強制的に閉じることで、実験の安全性を保障します。
BATTERY LEX ソフトウェア機能
Battery Lab Expert (Battery LEx)は、17010、17010Hシリーズ専用に開発されたソフトウエアです。
• グループテスト機能：同一グループで最大96チャンネル、50,000ステップのテストが可能です。
• 変数編集機能：外部機器（データロガーなど）のデータを使用した変数制御や条件設定が可能です。
• 恒温槽制御機能：DI/DOの拡充により恒温槽の動作ステータス、保護機能のリアルタイム監視が可能です。
プロジェクトブラウザ(Project Browser)
最大500プロジェクトを作成でき、さまざまなバッテリー(DUT)タイプ、または試験条件に従って、テストプランを作成します。プロジェクトブラウザを使用することで波形シミュレーションデータ、およびコンテンツを簡単に確認または調整できます。
• DUTデータベース：レシピ編集時のパラメータ入力や別レシピとの共有を簡単にできます。
• 波形シミュレーションフォルダ：Excel形式でデータポイントをインポートすることで波形時間間隔（固定/ユーザー定義）、出力倍率、データ範囲を設定できます。
• 閲覧中にリアルタイムでパラメータ調整と保存ができます。
• テストプランを簡単にキーワードフィルタ検索できます。
• Excel形式でテストプランを送信できます。
|
|
|
|
レシピエディタ(Recipe Editor)
階層編集構造（テストプラン→メインレシピ→サブレシピ）で、レシピ共有、置き換え、既存サブレシピとの組み合わせにより、さまざまな充放電アプリケーションの新しいレシピを簡単に作成できます。
• ステップタイプ：CC / CV / CP / CP-CV充電・放電/ CR放電、電流/電力Waveform、休止、恒温槽制御、Super CC/CP充電・放電
• 終止条件
▸ ステップ終止条件→電流、電圧、電力、容量(Wh)、容量(Ah)、時間
▸ レシピ終止条件→電流、電圧、電力、累積容量(Wh)、累積容量(Ah)、時間
▸ 外部終止条件：各ステップに最大4条件設定できます。
• 移動: Next (次へ)、End (終了)、Jump (指定のステップへジャンプ)、if-thenロジックジャンプ。各ステップで複数の終止条件とジャンプを対応できます。
• 特殊入力：C(定格容量)レート、OCV-SOC、容量%、±V、変数
• 4段階サイクル：最大999,999サイクル。ステップ毎のサイクル数とサイクル時間の終止条件が可能です。
• 変数設定と終止条件：サブレシピ単位で18セットの変数設定と、サブレシピ間で跨いで使用できる2セットの変数設定の計20セットの設定ができます。ステップ開始時の1mS-100msの変数を一次保存、またはステップ開始/終了時のテスト地を記録し、二次計算の変数として記録できます。
• 保護：電圧、電流、恒温槽温度、容量(Wh)、容量(Ah)、Δ電流、Δ電圧、CC-CCV時間、CP-CV時間
レシピエグゼキュータ(Recipe Executor)
さまざまなテストプランに従って、グループ管理します。グループ内の全チャンネルが同時に試験開始した時、リアルタイムで試験状況を表示します。恒温槽と統合することで各チャンネルが自動で待機し、全チャンネルが同一状態になるまで温度制御を開始しません。恒温槽内に複数のグループがある場合、グループ間で待機するように設定できます。
|
• 制御モード：開始、一時停止、再開、停止、一時停止予約、スキップ、指定開始、 一時停止ジャンプ、プレビュー |
|
リアルタイムグラフ表示(Real-time Chart Display)
試験中の充放電カーブをリアルタイム表示します。 マウスをドラッグしてデータの拡大＆縮小、データ値表示、任意チャンネルと軸項目を選択することが出来る
|
• サンプリング時間で最大36,000ポイントのリアルタイムチャート |
|
テストレポート(Test Report)
|
• 自動レポート出力：サブレシピのテスが終了すると、ユーザーが指定したパス、ファイル名で自動出力される |
|
恒温槽制御・DI/DO信号制御
|
• トリプル恒温槽制御：恒温槽ステップ制御、リアルタイムリモート制御、メンテナンスモード |
|
管理(Management)
|
• ソフトウェアのアカウント、複数ログイン、編集権限アカウントの管理 |
|
