Le port unique HDMI 2.1 du Chroma A223805 prend en charge la sortie d'images d'une résolution de jusqu'à 8K@60 Hz, améliorant l'efficacité globale de la transmission d'images par rapport aux versions HDMI 1.4 précédentes et répondant aux exigences modernes des tests d'images 8K haute spécification.
Le mode FRL (Fixed Rate Link , Lien à taux fixe) améliore le mode de transfert TMDS utilisé précédemment utilisé par HDMI 1.4/2,0, permettant une transmission d'images plus efficace. Le mode FRL prend en charge la transmission avec une bande passante de jusqu'à 48 Gbps. Le débit de données peut être réglé sur 3, 6, 8, 10 ou 12 Gbps en fonction des différentes résolutions, et le nombre de lignes peut être réglé sur 3 ou 4 lignes.
La norme VESA DSC (Display Stream Compression , Compression du flux d'affichage) a été adoptée par HDMI Forum avec la spécification HDMI 2.1. Le Chroma A223805 prend en charge la version 1.2a de VESA DSC avec un taux de compression maximal de 3:1. Avec DSC, les utilisateurs peuvent transmettre une plus grande quantité de données en utilisant la même bande passante. Lorsque DSC n'est pas utilisé, la spécification HDMI 2.1 prend en charge la sortie d'image par codage de pixels 4:2:0 à une résolution maximale de 8K@60 Hz. Avec la fonction DSC, la profondeur de la couleur peut être augmentée davantage à 4:4:4 ou 4:2:2.

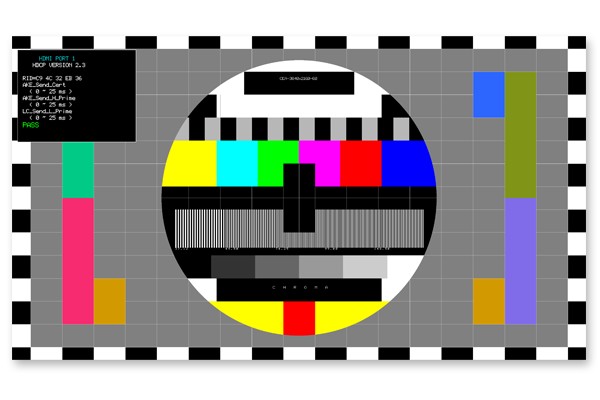

HDCP (High-Bandwidth Digital Content Protection, Protection du contenu numérique à large bande passante) empêche la copie illégale des données lorsqu'elles sont transmises via l'interface. Le A223805 prend en charge les versions HDCP 2.3, 2.2 et 1.4 et permet à l'utilisateur de basculer librement entre les trois versions. Pendant le processus de test, les résultats peuvent être affichés directement sur l'écran du DUT, ce qui permet aux utilisateurs de visualiser immédiatement les informations relatives au handshaking HDCP.
Le Chroma A223805 prend en charge la sortie HDR (High Dynamic Range, Haute gamme dynamique) qui améliore considérablement la plage de luminosité et le gamut de la couleur, pour approcher autant que possible la qualité d'image réelle telle qu'elle est perçue par l'œil humain. Les éléments de test HDR comprennent la luminosité, le contraste, la couleur, la netteté et l'image dynamique, les principaux objectifs du test étant les facteurs qui affectent le plus la perception visuelle du consommateur. Les utilisateurs peuvent ajuster librement les métadonnées HDR pour effectuer des tests liés au HDR. Le module A223805 prend en charge HDR10 et HLG, et est livré avec des motifs de test HDR intégrés, comme des niveaux de gris, des barres de couleur et différents types de fenêtres.
Le module A223805 peut agir comme un récepteur eARC, surveiller le processus de formation et vérifier les résultats des tests eARC du DUT. En tant qu'émetteur HDMI, il peut transférer des données audio non compressées et sans perte via LPCM. Le module dispose de 8 générateurs de signaux de test audio indépendants (FL, FR, RL, RR, FC, LFE, RLC, RRC), qui peuvent chacun être modulés pour activer/désactiver le volume sonore, la tonalité, la fréquence audio, le taux d'échantillonnage, le bit d'échantillonnage et le balayage, permettant d'avoir jusqu'à 48 combinaisons de test différentes.
EDID (Extended Display Identification Data , Données d'identification d'affichage étendu) est une norme de données définie par VESA pour identifier les écrans DDC. Le A223805 lit, compare et écrit directement dans le registre EDID à l'intérieur de l'écran via I2C, ce qui inclut les informations du fournisseur, la taille de l'image, les réglages des couleurs et la gamme de fréquences. En même temps, les utilisateurs peuvent éditer l'EDID avec une interface logicielle et un PC externe et afficher les résultats complets de l'analyse.
SCDC (Status and Control Data Channel, Canal de données de statut et de contrôle) est un protocole de communication HDMI 2.0 qui permet d'échanger des informations de statut et de contrôle entre la source et le récepteur du signal. Le A223805 peut afficher des indicateurs de signaux importants dans SCDC, tels que le statut de l'embrouilleur TMDS et le nombre d'erreurs de canal, en temps réel sur l'écran de sortie, permettant à l'utilisateur d'évaluer facilement les résultats pendant le processus de test.
Le Chroma A223805 prend en charge une variété de sorties gamut. Outre l’espace gamut de base, il prend également en charge l'espace de couleur gamut de couleur large, y compris RGB, ITU-R BT.601, ITU-R BT.709, xvYcc, SYCC, AdobeRGB, AdobeYCC, ITU-R BT.2020 et DCI-P3. Le codage des pixels YCbCr 4:4:4, 4:2:2 et 4:2:0 et la profondeur des couleurs de 6 / 8 / 10 / 12 bits peuvent tous être configurés pour fournir une gamme de couleurs plus large et obtenir des couleurs naturelles et des images haute résolution, conformément aux besoins actuels de tests vidéo 8K à haute spécification.
FEC (Forward Error Correction , Correction d'erreur en avant) est une technique permettant de contrôler les erreurs de transmission dans un système de communication unidirectionnel. Elle réduit le taux d'erreur sur les bits en envoyant des informations supplémentaires avec les données pour pouvoir récupérer les erreurs. La transmission de paquets du A223805 prend en charge la FEC, qui peut éviter la perte de données et les dommages pendant la transmission, et peut corriger et récupérer automatiquement les données.
Le générateur de motifs vidéo Chroma 2238 contient des programmes exécutables complets avec des timings, des motifs de test et de l'audio qui peuvent être configurés librement en fonction des besoins de test. L'équipement peut avoir jusqu’à 2000 mires et 5000 images, mais les utilisateurs peuvent également ajouter leurs propres motifs de test pour répondre à une grande variété de spécifications de test.
<
Le A223805 est un module de signal fiable et impartial qui permet d'effectuer des inspections de la qualité d'image et des tests rigoureux de l'intégrité du signal.
Le cuivre au béryllium à haute conductivité améliore la conductivité entre les composants et réduit les fuites de rayonnement électromagnétique interférant avec le DUT, conformément aux normes CE/EMC (Electromagnetic Compatibility , Compatibilité électromagnétique).
Homologués par le Institute of Image Information and Television Engineers, une large gamme de motifs de test de gamut de couleurs 8K ultra-haute résolution est disponible. (en option)
Le générateur de motifs vidéo Chroma 2238 s'applique aux dispositifs d'imagerie, y compris les téléviseurs, les moniteurs professionnels/de jeux, les projecteurs domestiques/de cinéma, la RV/RA, les équipements médicaux, les tableaux de bord de l'aviation/aérospatiale, la signalisation et les applications automobiles.
TV
Business/
Gaming Monitor
Home/Theater
Projector
VR/AR
Medical Equipment
Aviation/
Aerospace
Signage
Automotive
Tableau des spécifications du module HDMI
| Model | A223802 | A223805 | A223812 | A223814 |
|---|---|---|---|---|
| HDMI | HDMI 2.0b | HDMI 2.1 | HDMI 2.1 | HDMI 2.1b |
| Port(s) | 4 | 1 | 1 | 2 |
| Resolution (Max) |
4K@60Hz 8K@60Hz (4 ports) |
8K@60Hz | 8K@60Hz | 10K@120Hz |
| FRL | - | 48G | 48G | 48G |
| HDCP | v2.2 / v1.4 | v2.3 / v2.2 / v1.4 | v2.3 / v2.2 / v1.4 | v2.3 / v2.2 / v1.4 |
| Color Depth | 24/30/36 bits | 24/30/36 bits | 24/30/36 bits | 24/30/36 bits |
| Color Space |
|
|
|
|
| DSC | - | ● | ● | ● |
| HDR | HLG / HDR 10 | HLG / HDR 10 | - | HLG / HDR 10 / HDR10+ |
| Dolby | - | - | - | Dolby Vision |
| VRR | - | - | - | ● |
| FVA | - | - | - | ● |
| ALLM | - | - | - | ● |
| QMS | - | - | - | ● |
| HEVC H.265 | - | - | ● | - |
| ARC | ● | ● | - | ● |
| eARC | - | ● | - | ● |
