Chroma电动车无线充电器自动测试系统可提供WPT标准测试项目，可满足SAE J2954测试要求；Chroma自动化系统采模组化设计可因应产业与法规的发展进行设备与测试项目的扩充升级。 Chroma提供多样的全自动和半自动WPT测试平台，放置固定待测物地面端发射器(GA)与车载端接收器(VA)，进行电动车泊车错位误差的模拟与充电效率量测。

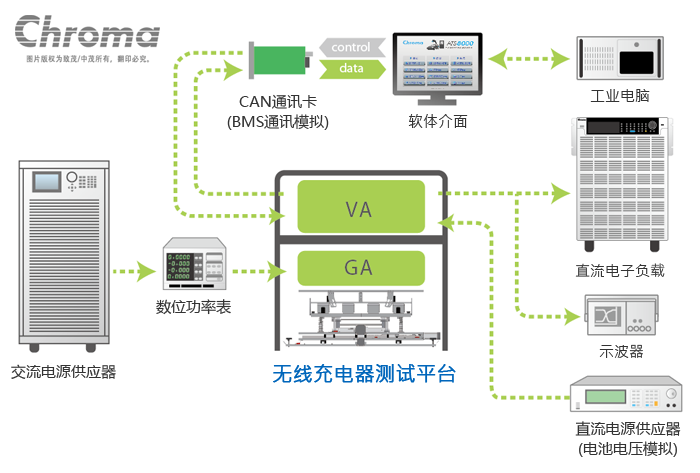

▲ Chroma WPT 测试系统架构
Chroma电动车无线充电器自动测试系统可提供WPT标准测试项目，可满足SAE J2954测试要求；Chroma自动化系统采模组化设计可因应产业与法规的发展进行设备与测试项目的扩充升级。 Chroma提供多样的全自动和半自动WPT测试平台，放置固定待测物地面端发射器(GA)与车载端接收器(VA)，进行电动车泊车错位误差的模拟与充电效率量测。
WPT测试项目
输入端电源效应测试
|
输出电压控制精度
|
效率与错位距离量测
|
输出限压限流测试
|
电压/电流稳定性测试
|
特殊测试(客制)
|
EV WPT测试平台
 |
无线充电的其中一个好处是在充电基础设施和车辆之间对准时的灵活性，在规格范围内的位置偏差，车辆也可以正常充电，但是为了提高效率和安全性，地面端发射器(GA)与车载端接收器(VA)需要一定程度的对准。 Chroma提供的XYZ自动测试平台，可编程不同位置和高度，自动化测试GA和VA的效率，大幅缩短产品测试时间。 |
|
Chroma WPT测试方案适合无线充电器不同阶段的测试应用，如原型样品的开发设计测试及成品的车载整合测试。无论是平台上或车载测试，Chroma提供具多国专利的雷射激光对位夹具，方便使用者快速精准的进行GA/VA中心对位测试最大效率工作点。 |
 |
 ▲ EV WPT测试平台示意 |
 ▲ 多国专利雷射激光对位夹具 |
WPT金属异物侦测功能(FOD)测试平台
 |
无线充电透过电磁场进行无线能量传输充电，如果充电过程中有任何金属异物侵入，电磁场会对该金属快速的加热产生高温，因此就有引发火灾的可能。为安全起见，目前一般设计当初充电器检测到GA/VA间有金属异物时，会立即断电停止供电；为了上述测试条件，Chroma提供的WPT FOD功能测试平台，可承载各式各样的小型金属物品例如螺丝、钱币、或钥匙，进行异物位置的编程与自动化移动，验证充电器的FOD功能行为。 |
 |
|
WPT电源测试软体
Chroma 8000自动化测试系统可执行上述所以测试项目，且可依客户需求随时扩充，适合产线、品保、实验室等单位，进行产品的全功能电性测试；除此之外，Chroma针对EV WPT在产品开发初期的测试应用，提供专属的WPT 电源测试软体，操作简易直观可同时程控电源/负载/WPT平台等设备装置、即时数据图表显示与纪录、测试完毕立即产出报告等特色，适合产品开发初期输入输出特性与效率检测。
▲ WPT电源测试软体
方便监测 - 即时数据显示
追朔检视 - 数据表、2D/3D图表纪录
 ▲ 数据表 |
 ▲ 2D图表 |
 ▲ 3D图表 |
免编报表 - 测试完毕，立即产出报告
